    渦輪流量計的工作原理與構造

    點擊次數:3215 發布時間:2021-03-19 07:44:16

    渦輪流量計概述

    LWGY系列渦輪流量傳感器(以下簡稱傳感器)基于力矩平衡原理,屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點,廣泛用于石油、化工、冶金、供水、造紙等行業,是流量計量和節能的理想儀表。


    渦輪流量計結構特征與工作原理

    (1)結構特征
    傳感器為硬質合金軸承止推式,不僅保證精度,耐磨性能提高,而且具有結構簡單、牢固以及拆裝方便等特點。

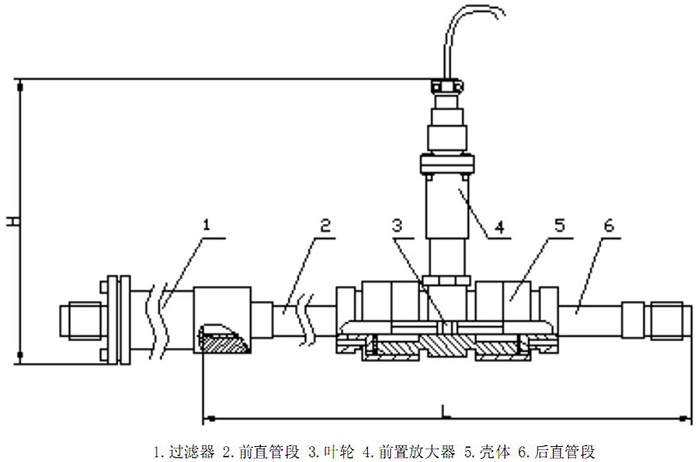

    渦輪流量計結構圖

    (2)工作原理
    流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量或總量。在一定的流量范圍內,脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:

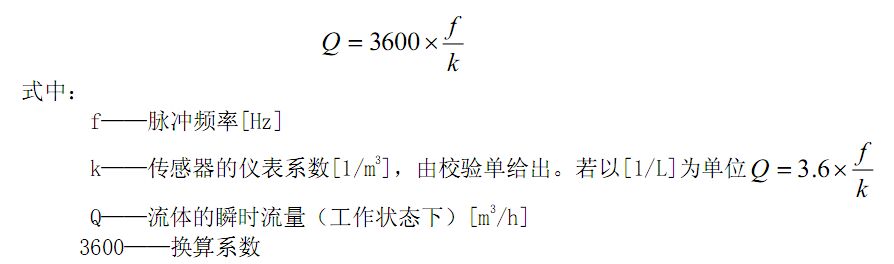

    渦輪流量計工作原理公式
    每臺智能渦輪流量計傳感器的儀表系數由制造廠填寫在檢定**中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。


    渦輪流量計基本參數與技術性能

    (1)基本參數:見表一

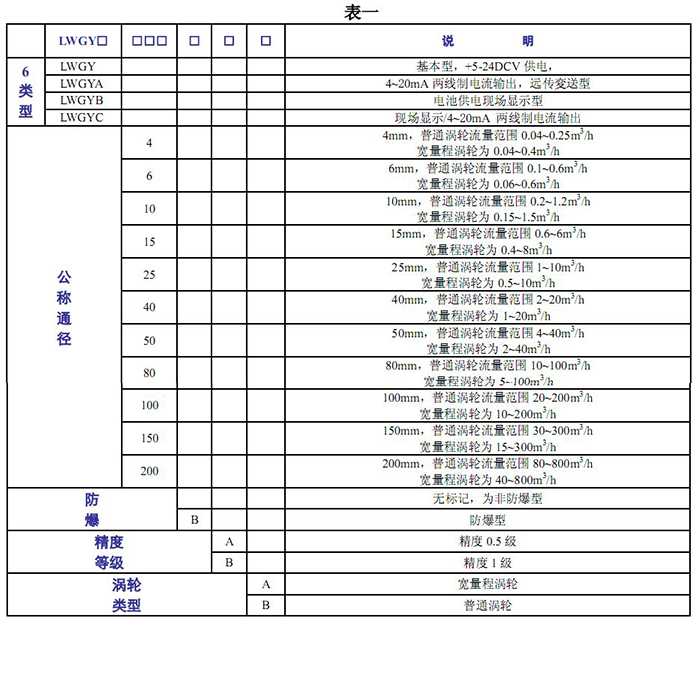

    渦輪流量計基本參數對照表
    DN 4—DN40口徑的傳感器為螺紋連接,*大工作壓力為6.3Mpa;
    DN50—DN200口徑的傳感器為法蘭連接,*大工作壓力為2.5Mpa;
    DN 4—DN10口徑的傳感器帶有前后直管段、過濾器。
    DN15以上口徑的傳感器我公司可配套前后直管段。
    (2)介質溫度:-20~+120℃.
    (3)環境溫度:-20~+55℃.
    (4)供電電源:電壓:+5-24VDC,電流:≤10mA.
    (5)傳輸距離:傳感器至顯示儀表的距離可達1000m.
