靶式流量計在瀝青計量上的應用

本文討論了靶式流量計在乳化瀝青生產的流量測量中的有關問題，介紹了如何選擇、校驗靶式流量計，給出了改變量程范圍的一種新方法。

*先，我們要了解測量瀝青流量的必要性。瀝青是由不同分子量的碳?xì)浠衔锛捌浞墙饘傺苌锝M成的黑褐色復雜混合物，呈液態，是一種防水防潮和防腐的有機膠凝材料。用于涂料、塑料、橡膠等工業以及鋪筑路面等，用途廣泛。因此，對瀝青流量計量，不僅在瀝青生產過程還是用途使用過程，對瀝青流量的計量是絕對必要的。

其次，我們需要了解瀝青這種流體的特性。瀝青主要分為改性瀝青、乳化瀝青、石油瀝青等，此類介質特點是粘度高、易凝固、流速慢等特點，類似的介質有煤焦油、液體石蠟、液體硫磺、橡膠乳等高溫下為液體，常溫為固體。生產線要是檢修一段時間，此類介質容易凝固在管道內而影響生產進度。因此流體管道一般都需要采用蒸汽或?qū)嵊捅亍?/p>

再次，瀝青流量計類型的選擇。前面講到，瀝青屬于高粘度易凝固的流體，因此流體管道需要蒸汽或?qū)嵊捅亍Ｄ敲淳脱苌鰩П貖A套的瀝青流量計，例如保溫夾套型靶式流量計、保溫夾套型橢圓齒輪流量計、保溫夾套型轉子流量計。這些類型流量計是否都可選用作瀝青流量計呢？那就要看瀝青是否含有顆粒雜質，大多數瀝青都含有顆粒，帶轉動部件的容積式流量計（橢圓齒輪）很難應用。靶式流量計無可動部件，靈敏度高，*低可測流速達0.08m/s，抗凝堵，在此類介質有很好的適應性。但是帶保溫夾套的流量計成本和安裝費用較高，我們建議選用對夾式靶式流量計。高溫型對夾式靶式流量計具有獨特的高溫傳感器設計具有溫漂小、抗雜質、抗干擾的優良性能,對夾式結構，替代原來的保溫層結構，殼體長度6.5厘米。

*后，靶式流量計的校驗。我們經過多次反復的實驗，干式標定精度比實流標定精度要高。在實流標定情況下，實驗室里往往不能用瀝青流體用于標定，一般用水代替所有介質，然后再設定儀表密度。而干式標定就是直接掛砝碼標定，在同一介質同一口徑下，多大的流量就對應了多大的作用力。

瀝青屬于高粘度流體，常溫下易凝堵，因此瀝青管道一般都選用帶保溫夾層的管道。瀝青流量測量上應選用哪些流量計合適呢？可選的類型有靶式流量計、齒輪流量計、轉子流量計等，以上這些都要做成保溫夾套的才能保證瀝青流量測量正常運行。其中靶式流量計還有一種對夾式結構，適用于瀝青流量計量。對夾式流量計管道寬度窄只有6CM，容易使流量計管內介質短時間內溫度達到流體索要求的工況溫度，因此被廣泛應用于液體硫磺（液硫）、液體石蠟（液蠟）、乳化瀝青、膠乳等常溫容易凝固的高溫流體。那么靶式流量計用于瀝青流量如何選型呢？

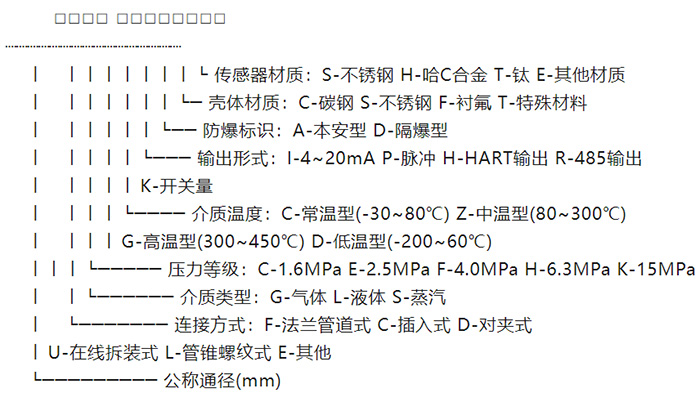

選型說明

0050DLCGIASS含義為：智能靶式流量計，公稱通徑DN50mm，連接方式為對夾式，介質為液體，法蘭公稱壓力1.6Mpa，溫度為高溫，4~20mA電流輸出，本安型，殼體和傳感器材質為不銹鋼。

假設客戶提供的參數如下：口徑DN32、 測量介質為改性瀝青、溫度為265℃、操作壓力0.4MPa，流量范圍為0.5~5m3/h。根據瀝青易凝堵等特性，應選用對夾式或保溫夾套結構。但由于保溫夾套安裝比較繁瑣成本比對夾式靶式流量計高很多，所以我們可以為客戶推薦對夾式結構。根據用戶提供的參數和以上分析，按照靶式流量計選型說明可得到型號為0032DLCGIASS。
