    v錐式流量計工作原理計算公式

    點擊次數:1857 發布時間:2021-03-16 06:38:55
    v錐式流量計工作原理

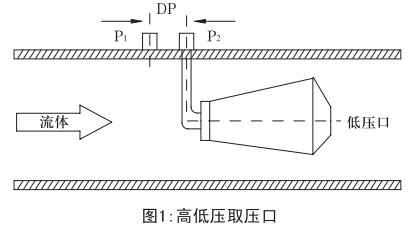

    錐形流量計是一種差壓型的流量儀表。以差壓原理設計的流量儀表已經有了一百多年的應用歷史了,差壓型流量計是基于密封管道中的能量轉換原理,也就是說對于穩定流體,管道壓力與管道中的介質流速的平方根成反比:速度增加壓力會下降,當介質接近椎體時,其壓力為P1,在介質通過椎體的節流區時,速度會增加壓力會降低為P2,如圖1所示,P1和P2都通過錐形流量計的取壓口引到后接差壓變送器上,流速發生變化時,錐形流量計的兩個取壓口之間的差壓值會增大或縮小。當流速相同時,若節流面積大,則產生的差壓值也大,β值等于錐體的節流面積除以管道內徑的截面積(可換算成兩者之間的直徑比)。

    v錐式流量計主要計算公式

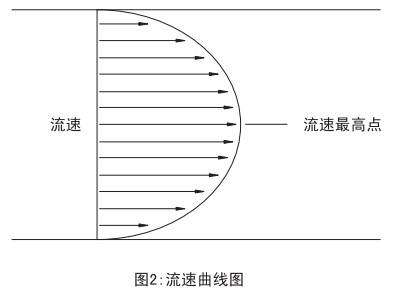

    錐體的外形是通過多年的連續試驗、評估和改進后得出的,是此類流量計的*佳外形。能在不同的工況中使用。我們可以借助管道流速曲線來理解錐形流量計的性能。如果介質通過一個很長的管道,而且在管道中沒有受到任何阻礙和干擾,那它的流速分布將很均勻。靠近管壁的流速幾乎為零,而管道中心的流速將達到*大。(如圖2)當我們將錐體懸掛在管線中心時,錐體將直接同流體的高速區接角,迫使高速區的流體同近管壁低速區的流體混合從而使流速均勻化,這樣測出流體的流速更加準確。

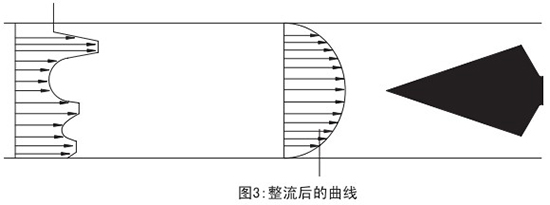

    在現實工況中,流速是很難分布均勻的,很多情況都會造成流體分布的不均勻。管道上的任何變化都可能對流體造成影響:如彎頭、閥門、縮徑、擴徑、泵、三通等等。而錐形流量計利用錐體對流速分布曲線進行重新塑造(如圖3),經過錐體“整流”后的流體分布趨于均勻,可保證儀表在惡劣的條件下獲得較高的測量精度。這樣使得錐形流量計的應用范圍更加寬闊。
    上游干擾造成流速曲線不規格
