    當前位置：*頁>>新聞資訊>>溫度變送器怎么接線圖




    溫度變送器怎么接線圖


    點擊次數：3912  發布時間：2020-11-19 08:49:55

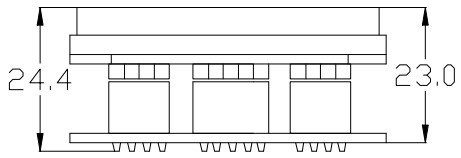

	溫度變送器外形尺寸及接線圖



	整體高度

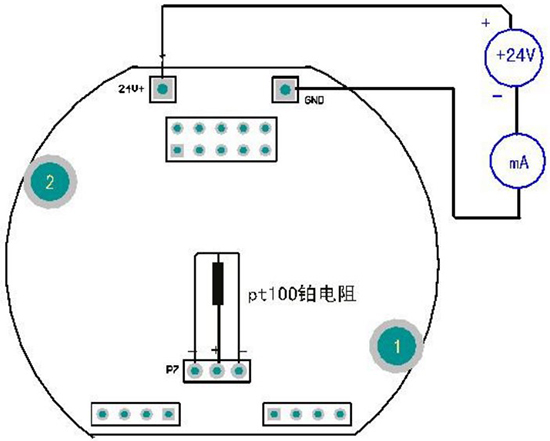

	接線圖：







	接線圖說明：



	1. --、+、--分別為 PT100 傳感器輸入端。按照圖示接線，注意三線位置。



	2. +24V、0V 為電路板供電和信號輸出端，兩線制儀表的電流為信號輸出，供電和測試，取信號如圖所示。



	3. LED、J2、J4 為 LED 顯示上板的鏈接和固定插座，接不接上板，變送板都可以正常工作，不會影響變送器的任何性能。
