  • 當前位置:*頁>>產品展示>>流量計系列>>轉子流量計>>pvc轉子流量計

    pvc轉子流量計

    pvc轉子流量計

    • 品*:JKM/凱銘儀表
    • 型號:JKM-LZS
    • 測量范圍:0-60m3/h
    • 精度等級:±2.5%
    • 公稱通徑:DN4-DN100
    • 適用介質:液體,氣體
    • 工作壓力:<1MPa
    • 工作溫度:≤120℃
    • 供電方式:刻度顯示
    • 訂貨號:DFE891178OJP
    pvc轉子流量計概述
    塑料管浮子流量計錐管等主部件均由AS、ABS塑料制成,有較好的耐腐性能,產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點,塑料管浮子流量計可廣泛應用于化工、環保、食品等工業部門。

    pvc轉子流量計原理與結構
    塑料管浮子流量計的主要測量元件為一根小端向下,大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時,在浮子上下之間產生壓差,浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力,浮力及粘性力三的合力相等時,浮子處于平衡位置。因此,流經流量計的流體流量與浮子上升高度,即與流量計的流通面積之間存在著一定的比例關系,浮子的位置高度可作為流量量度。

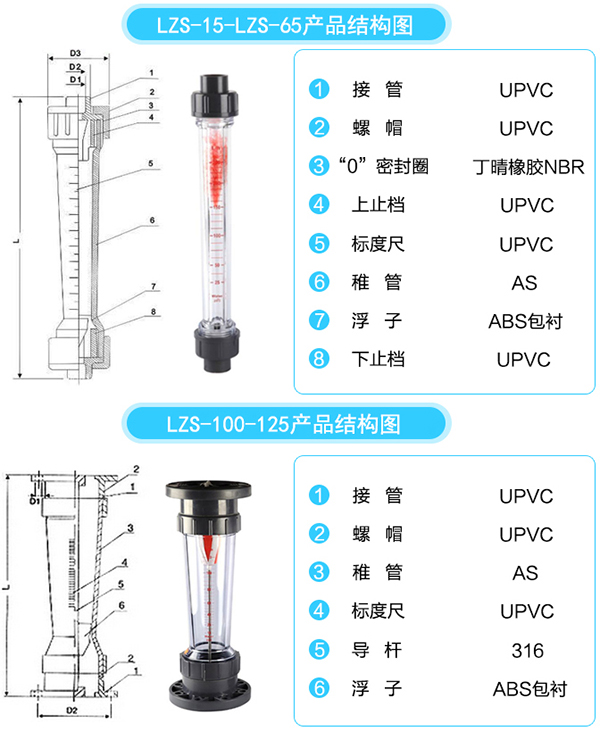

    pvc轉子流量計結構圖

    pvc轉子流量計安裝
    〔1〕安裝前,應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出,然后重新把它安裝好,在安裝時,要注意橡膠墊圈是否裝在接管的槽內,以防漏水。
    〔2〕流量計的接口,可用配套的ABS塑料管,或用PVC塑料管,用專用膠水粘合連接,也可用塑料法連接后,再和金屬法蘭連接。
    〔3〕流量計必須垂直安裝,應無明顯傾斜,其安裝高度,應便于對浮子的讀數,讀數時,視線與浮子應水平。〔一般標準:需用的*佳流量為流量計*大流量的50%-70%,盡量不要用到*高數。〕
    〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
    〔5〕被側流體壓力須穩定,如流體太力不穩定,會造成浮子波動,不能正確測量,流量計上游應設置緩沖器或定值器。
    〔6〕塑料管轉子流量計應垂直安裝,流量計中心線與鉛垂線的夾角不應超過5度。

    pvc轉子流量計安裝尺寸

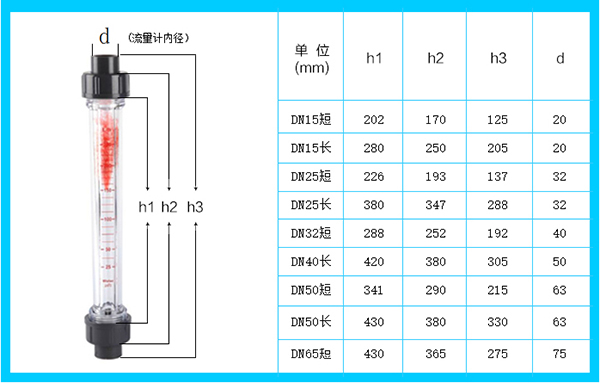

    pvc轉子流量計安裝尺寸圖

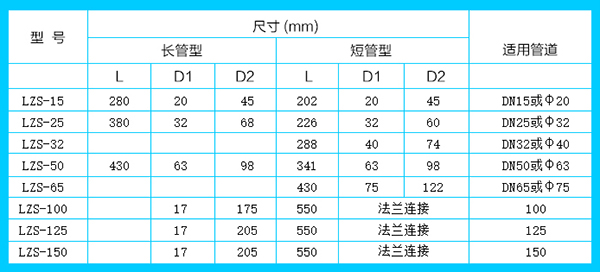

    pvc轉子流量計安裝尺寸對照表

    pvc轉子流量計選型說明

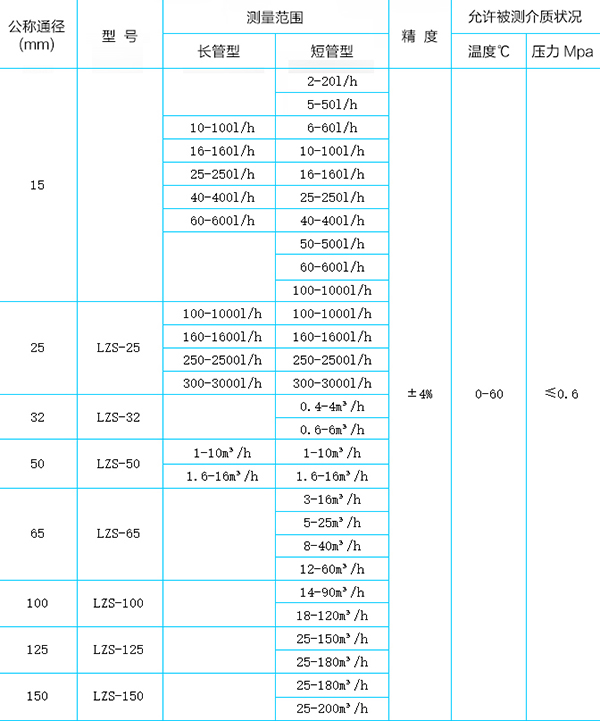

    pvc轉子流量計選型對照表

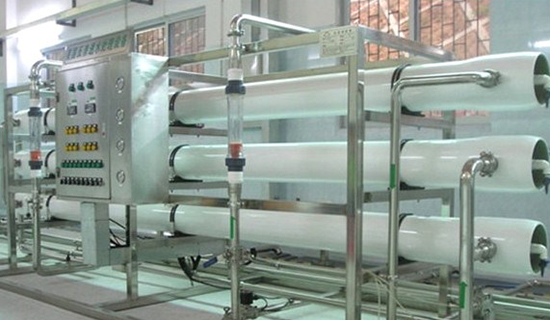

    pvc轉子流量計工作現場圖

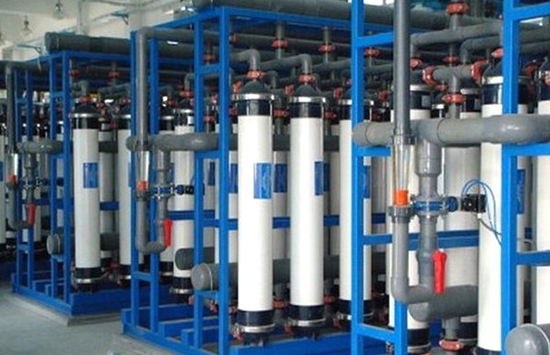

    pvc轉子流量計工作現場圖
