當前位置:*頁>>產品展示>>流量計系列>>水流量計>>膠水流量計

膠水流量計

膠水流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LC
  • 測量范圍:0.04-1000m3/h
  • 精度等級:0.5%
  • 公稱通徑:DN10-DN200
  • 適用介質:柴油 原油 工業油
  • 工作壓力:1.6-6.3Mpa
  • 工作溫度:-10-100℃
  • 供電方式:24VDC
  • 訂貨號:JKJ397100XTG

膠水流量計概述

橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量儀表。它具有量 程范圍大、準確度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。

LC 系列橢圓齒輪流量計裝有指針和字輪累積裝置,可現場直接顯示流經管道內的液體流量和 瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。 加裝散熱器或橢輪欠齒可測量高溫、高粘液體。

不同的液體(酸、堿、鹽、有機溶液等)流量計主體可選擇不同的材質制造。

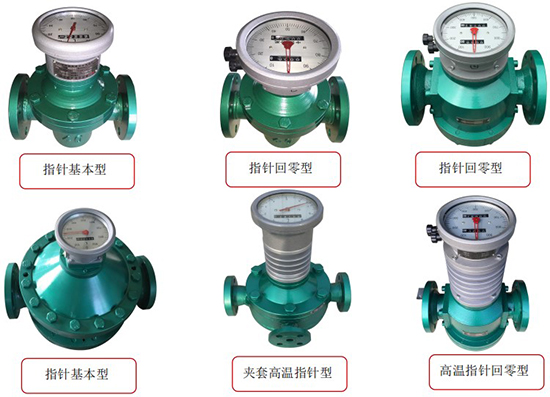

膠水流量計產品分類圖


膠水流量計結構與工作原理

橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器,則構成高 溫型流量計。送變器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成,計數機構則包含減速機 構、調節機構、計數器、發訊器。

膠水流量計結構圖

計量室內由一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出 口壓力差推動而旋轉,從而不斷地將液體經初月形空腔計量后送到出口處,每轉流過的液體是初月 形空腔的四倍,由密封聯軸器將橢圓齒輪轉的總數以及旋轉的快慢傳遞給計數機構或發訊器,便可 知道通過管道中液體總量和瞬時流量。

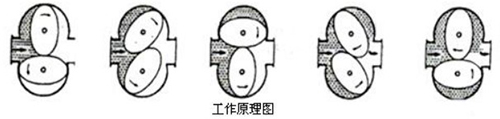

膠水流量計工作原理圖

1.各種計數器功能及代號

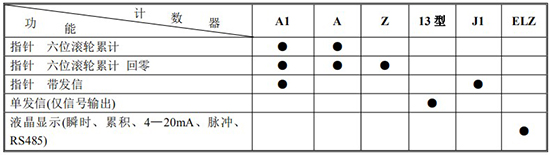

膠水流量計計數器功能及代碼對照表

2.型號及主要零件材質

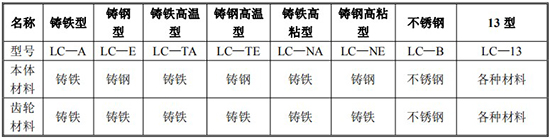

膠水流量計材質對照表

*如有特殊需要請另行注明


膠水流量計性能(誤差與壓力損失曲線)

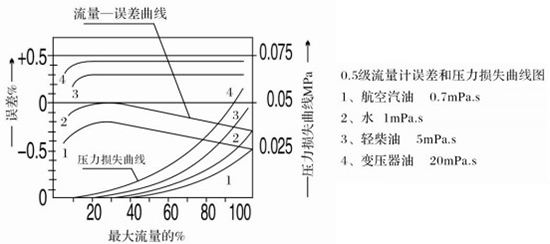

膠水流量計性能曲線圖

解釋:1 圖中各種不同液體可用精度調節裝置將流量計誤差調整在 0 軸上下,使誤差達*佳值。

2 任何液體縮少流量量程比情況下,用精度調節裝置可提高流量計精度。


膠水流量計技術參數

1 鑄鐵型、鑄鋼型、不銹鋼型橢圓齒輪流量計

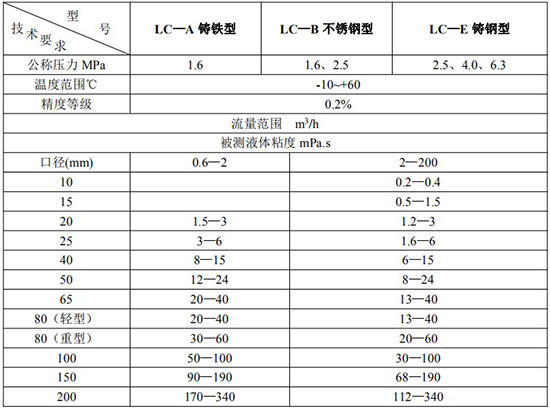

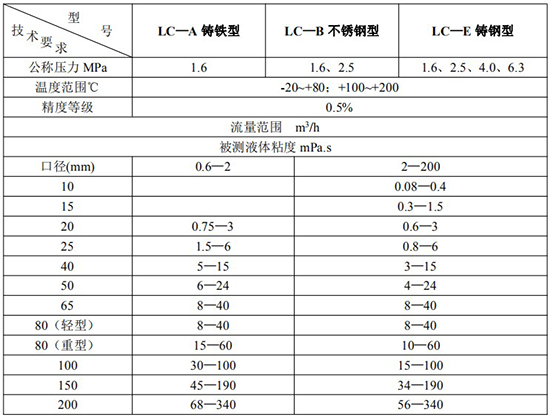

膠水流量計技術參數對照表一

2 高粘型橢圓齒輪流量計

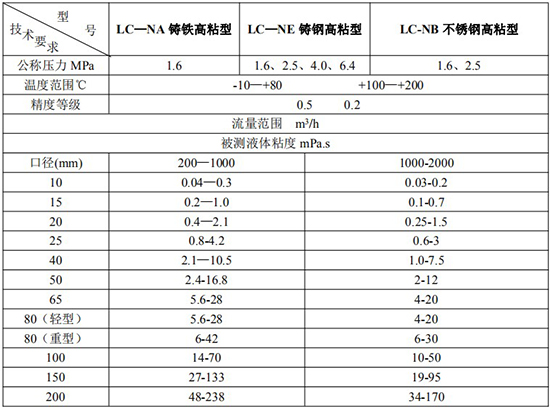

膠水流量計技術參數對照表二

3 高精度橢圓齒輪流量計

膠水流量計技術參數對照表三


膠水流量計外形尺寸

1 鑄鐵型橢圓齒輪流量計外形尺寸

型號:LC—A、LC—NA

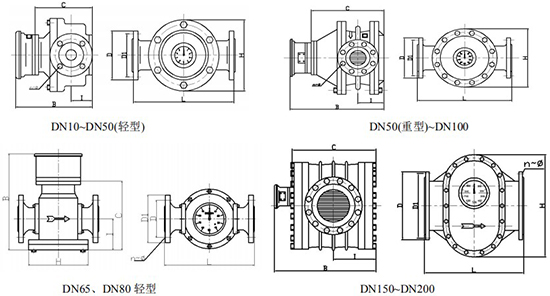

膠水流量計外形圖

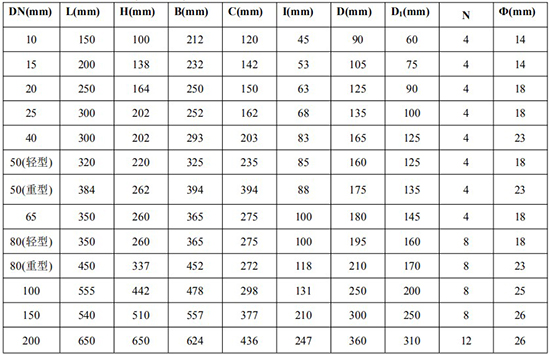

膠水流量計外形尺寸對照表一


2 鑄鋼型外形尺寸

型號:LC—E、LC—NE、 (外形同上)

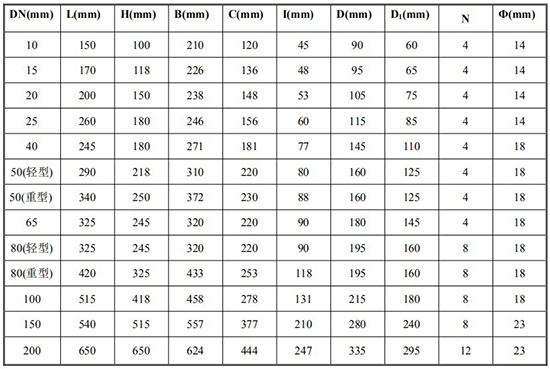

膠水流量計外形尺寸對照表二

*DN10/DN50(輕型)/DN65/DN80(輕型)法蘭尺寸為 1.6MPa 標準;其余口徑為 6.4MPa 標準;


3 LC—B 型不銹鋼橢圓齒輪流量計外形尺寸(單位:mm)

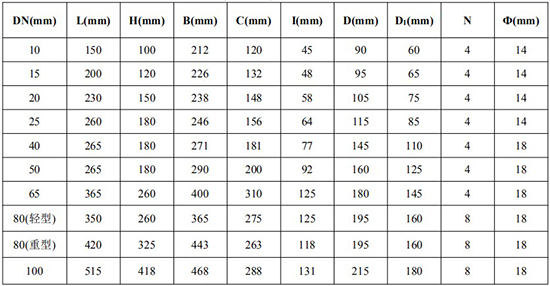

膠水流量計外形尺寸對照表三

*高溫型橢圓齒輪流量計外形尺寸:DN15~DN50(輕型),B 尺寸按上表數據加 100mm 熱延伸管;DN50 (重型)~DN200,B 尺寸按上表尺寸加160mm 熱延伸管,其余尺寸同上表相應尺寸。


膠水流量計的安裝使用

1 流量計前應安裝配套過濾器,且配套過濾器的出口緊接流量計的入口,兩者本體上箭頭指向 與液體流向一致。

2 當被測液體含有氣體時,流量計前應安裝消氣過濾器。

3 不論管路是垂直還是水平安裝,但流量計中的橢圓齒輪應安裝成水平位置(即表度盤應與地 面垂直)。

4 流量計在正確安裝情況下,如果不易看清讀數,可把計數器轉向 180 度或 90 度均可。

5 新流量計在安裝前先用竹棍從出口處把橢圓齒輪推幾次,如發現不動,可以用柴油浸泡(避免 出廠校驗后內存沉淀物)。

6 流量控制閥應安裝在流量計進口處,開閉閥門裝在出口處,使用開閉閥時緩慢啟動,不要突 然開啟以防“水擊”現象。

7 在新管道上安裝流量計前,管道需要沖洗,沖洗時采用直管段(替代流量計位置)防止焊渣, 雜物等進入流量計。

8 嚴禁用水校驗鑄鐵、鑄鋼材質的流量計。

9 流量計在使用時流量大小不得超過技術要求.流量計工作在*大流量 50—80%為優。

10 被測液體如果具有化學腐蝕性,須選用不銹鋼材質的流量計。

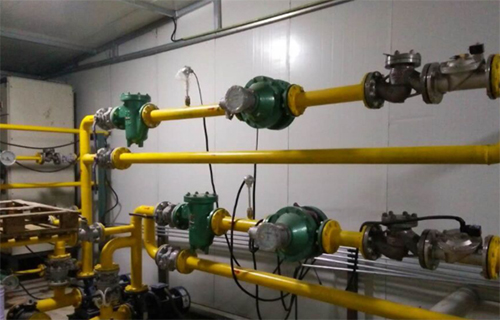

膠水流量計現場安裝使用圖


膠水流量計誤差計算及調整

1 流量計的基本誤差,由各檢定流量點的各種測得值,分別按正式計算:(容積法)

E=(Vm—V)/V×100%

E—流量計誤差(一般指累積誤差)取二位有效數字.

Vm—流量計測得值

V—經修正后,流量標準裝置測得值(即實際值)

由基本誤差計算公式,當

Vm>V 時,流量計基本誤差為”+”值,表示流量計走快了.

Vm<V 時,流量計基本誤差為”—”值,表示流量計走慢了。

為了使流量計誤差在基本誤差限之內,往往需要進行誤差調整.即通過更換裝在計數器內的一 對調整齒輪(調整牙)來改變機械傳動速比,從而使流量計的示值得以調整。

誤差調整不能改變流量計的流量特性,僅使其特性曲線人為的處于新的坐標系中。

一般來說,在規定(或實際使用)的流量范圍內,其*大與*小流量點的基本誤差范圍不在規定 精度的基本誤差限,均可通過誤差調整使其流量計基本誤差合格。

已使用過的流量計,一般先用原來的調節齒輪組進行誤差檢定,然后根據具體的誤差情況再進 行誤差調整。


2 橢圓齒輪流量計誤差調整方法(誤差調整表使用說明)

1. 設計時的標準雙層齒輪是 38/35,在檢驗時若發現流量計走快了.如+1.02~0.3 時,應將雙 層齒輪 38/35 齒輪對應的零位,上移到 41/38 齒輪相對應+0.63 的位置,這樣差曲線便處于新的坐 標系中,而流量計的誤差被調整在+0.33~—0.33 的范圍內,便達到合格要求。

2. 流量計在使用中,由于工作條件不同和變化,誤差往往會變化,以至超差,只要誤差范圍 不超過 1%一般均可以調節.例如儀表誤差下降到—0.7~+0.2,而需調換雙層齒輪時,*先應看雙層 齒輪是多少齒的,如果是 38/35 則按(1)法調整,若是 41/38 齒輪時,則應將該齒輪相對應的誤差 +0.63 作為零位,這時應將 41/38 齒輪調換成 40/37 雙層齒輪,誤差便可調整到—0.5~+0.4 范圍內 保證合格。


膠水流量計常見故障原因,排除方法

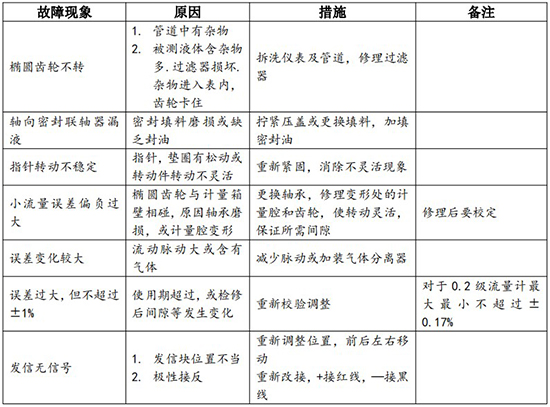

膠水流量計故障分析對照表


其他

1. 本儀表出廠前經柴油檢驗,請勿用水校,具體按**計量檢定規程《JJG667 2010 液體容積 式流量計》實施。

2. 配套過濾器是單獨產品,另計價。(本廠可以配套)


訂貨須知

1. 名稱,型號,規格,材質。

2. 介質溫度,工作壓力,流量范圍。

3. 介質粘度或名稱。

4. 有無特殊要求,如防爆。

5. 訂貨及收貨單位名稱。

6. 詳細通訊地址,電話傳真,郵編。

7. 結算單位,開戶銀行,帳號。

8. 到達站名,聯系人。

9. 您需詳細了解相關產品,請來信索取資料。

10. 本廠產品實行三包一年,使用期跟蹤維修。
